DWDM-AWG自动耦合系统

1、产品使用环境
Win 7, Win10操作系统。








2、产品功能

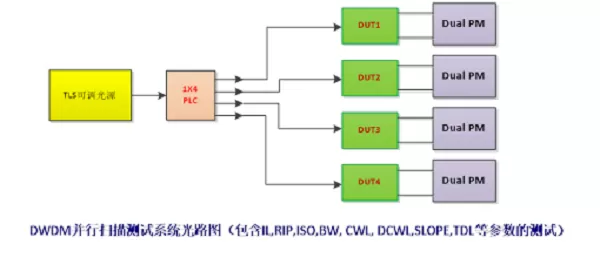

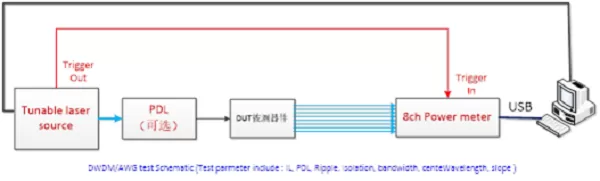

2.1、测试光路图





2.1、测试功能

• 支持不同类型的DWDM/AWG模块扫描测试，参数设置灵活，界面可视化、操作非常简便。
• 自动计算ITU IL、Min IL、Max IL、IL uniformity、Ripple、PDL、RL,通道带宽和中心波长（1dB，3dB等）、Isolation、Slope、Crosstalk等参数。
• 自动分析计算各种所需的测试参数结果和自动判定测试结果。
• 失效参数自动区分并标识，使失效数据一目了然。
• 系统软件兼容各种可调光源（Keysight/Agilent，EXFO等）和各种带trigger功能的功率计。

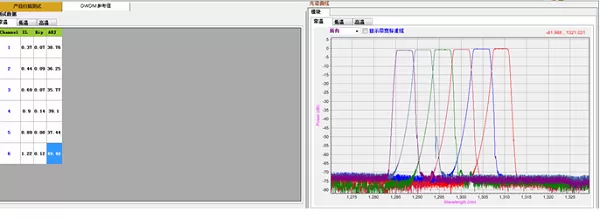

• 测试界面显示每个通道的光谱trace数据，并且可以做到自由缩放，供工程师实时分析产品数据，支持谱线另存为图片功能。
• 支持产品灵活测功能，调出之前测试数据，单独重测任意某通道并进行更新覆盖。
• 支持条码扫描，支持和MES系统对接。
• 支持规格自动判定等***进行分类操作。
• 根据客户需求进行二次开发其他测试功能。


2.3、数据采集与存储，统计分析：

• 测试原始数据和测试结果通过微软SQL Server数据库保存，海量存储，历史追溯性强。
• 数据导出和报表功能强大，能快速按条件批量导出数据供工程师进行工艺和来料分析。
• 支持SN号进行前端耦合工序和测试工序员工的计件统计报表功能。


2.4、报表生成：
自定义客户模板，自动批量打印、导出和生成产品的出货报表。

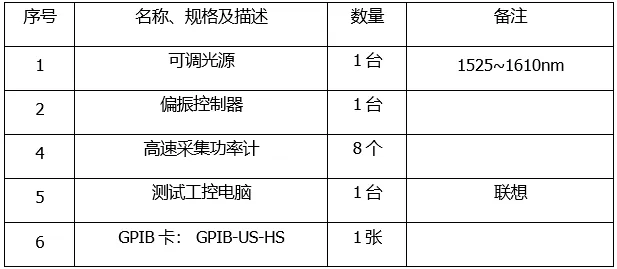

3、供货一览表：
