旋转台 FR11

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其

它的工装夹具等。

此产品的导向机构为双轴承滚动导向，进给机构为微分头，锁紧机构为止动螺丝侧面固定。

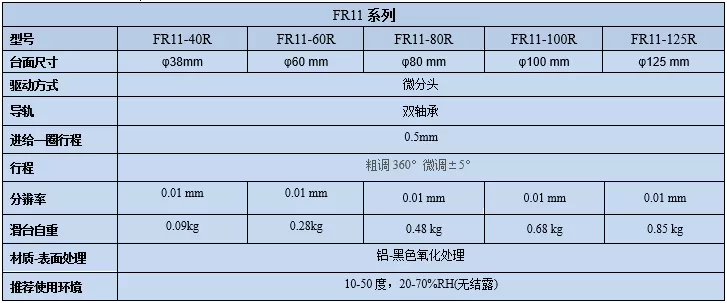

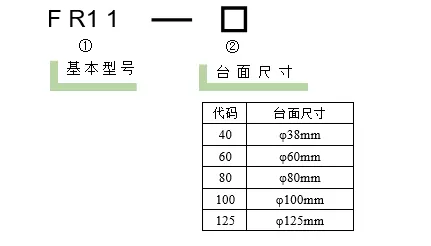

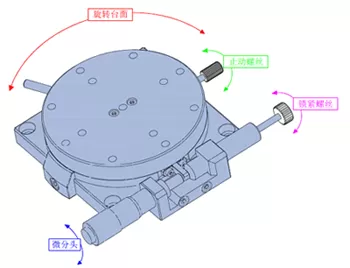

使用方法：

①：止动螺丝处于非锁紧状态时，旋转台面可以做360°旋转。

②：微分头用来做精密微调，当止动螺丝锁紧时，旋转台面会一周转动。

③：微分头，进行微调。

④：锁紧螺丝对置夹紧。

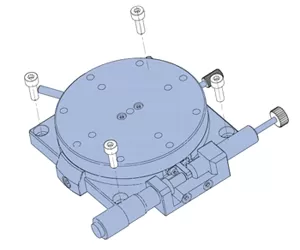

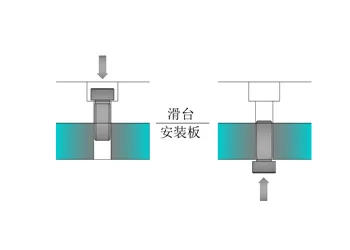

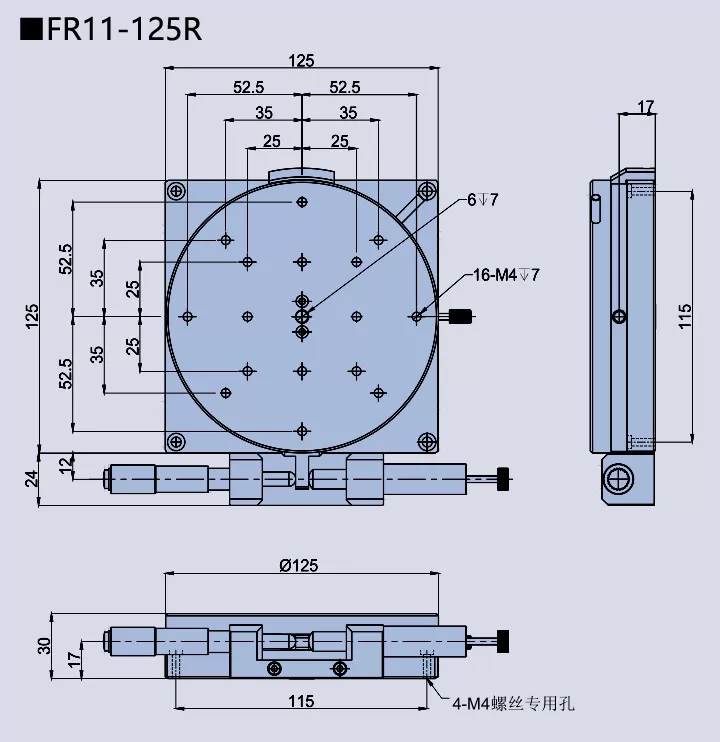

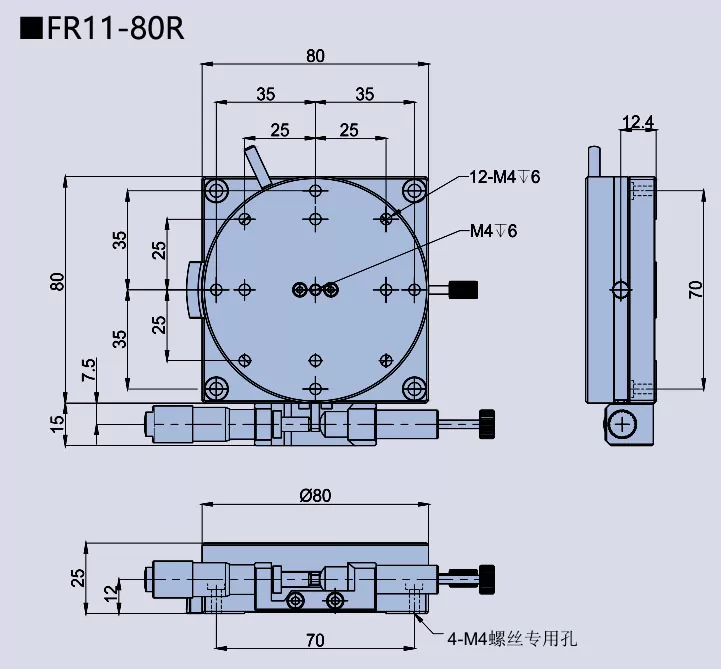

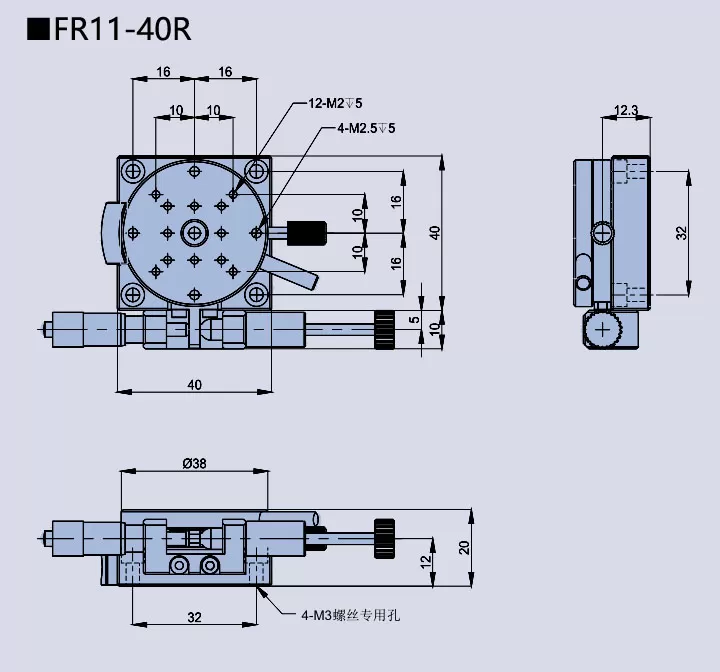

将滑台安装到使用台面上时，通过安装板上的孔来固定，固定螺丝锁紧的方法，请参见下图：
